米顿罗泵P026-358TI

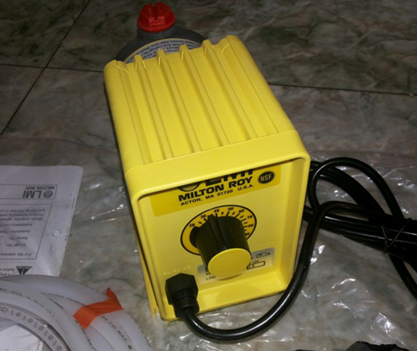

米顿罗LMI电磁隔膜计量泵

LMI电磁计量泵共有P, A, B, C, E, H, J5等7个系列。用户可根据流量、压力、防爆、

电源、自控等要求选用相应系列计量泵。

控制方式

9-可编程高精度微处理器控制，带液晶显示和四个触膜键， 接收外部4~20mA信号

（可编程）或脉冲信号（无源舌簧开关，晶体管或光耦触点）控制。可对输入脉冲进行乘法

或除法运算及批次累积。手动/自动方式可选。配套使用Digi-Pulse流量监控器可对流

量进行报警监视。

7-接收外部脉冲信号（无源舌簧开关，晶体管或光耦触点） 控制。手动/自动方式可选。同

MP系列控制模块使用可接收4~20mA控制信号或对接收脉冲信号进行乘法/除法运算。

1-手动调节冲程长度及冲程频率（手动双调）。 频率可调范围：P12□，P13□ 0~60spm

其余均为 0~100spm 0-固定冲程频率，手动调节冲程长度。

特 点

•过压自动保护，无需阀。

•流量调节范围宽，可高达1000:1

•便于外部自动控制，直接响应外部4~20mA信号及脉冲 控制信号。

•运动部件简单（Simple is Best原则），无需润滑、无转动

•及传动部件，高可靠性。

•模块式结构，部件便于更换，无需焊接。

•全密封外壳，IP65防护等级，玻璃纤维增强PP材质。

•低功耗，可适应25~66HZ电源。

•备有直源电源型可选（可电池供电）。

容量系列 详见各系列泵选型表

电源插头

1-----120VAC

2-----240VAC, USA 插头

3-----220VAC, DIN插头

5-----240VAC UK 插头

6-----240VAC Aust./NZ插头

7-----220VAC Swiss插头

注：①. 在大陆选用电源编码6， 适配国标插座。

②. E系列出厂不带电源线及插头，电源编码只能选择1和2。

泵头编码y-详见选型表

控制附件--－脉冲发送器26006

用于多种化学品投加或扩展电磁计量泵的容量，将控制信号发送给多台LMI电磁计量泵。

可同时控制多达10台泵。当对主泵进行冲程频率控制时，其余从属的各泵将保持同步被控。

因而可同时控制投加多达10种化学品。并可预置各泵之间的比例值。

●电缆：3m ●开关容量：0.1A

●大电感负载：5W, 0.1A/230VAC, 0.2A/28VDC

●大电阻负载：8W, 0.5A/115VAC或DC

控制附件—MP系列电磁计量泵控制模块

功能： 当选用P7, A7, B7, C7系列，而外部控制输入信号源为下列①、②、③种类时，

需配选MP系列控制模块。 供 电：15VDC（可由电磁计量泵提供） 防护等级：IP65 输入

阻抗：100欧姆（MP-100）

输入信号源

①4-20mA直流电流信号

②高频脉冲（流量计脉冲输出）（＞100 次/ 分钟）

③低频脉冲（流量计脉冲输出）（＜100 次/ 分钟）

Digi-pluseTM流量监控器

用来监控电磁计量泵的脉动流，对很低流量或无流量

情况可发出电信号，接远程计数器或其他接收设备。

FM-300 : 0.5~16mL/冲程，可调 Qmax=95L/h

FM-200 : 0.05~5.0mL/冲程，可调 Qmax=30L/h

触点容量：36VAC/DC,100mA

计量泵墙体安装支架及冲洗面罩

面罩：透明塑料，用于LMI A, B, C系列电磁计量泵，用水冲洗时防止水溅入泵内。

支架：适用于LMI各系列电磁计量泵的墙挂式安装，轻质方便。

材 质：PE

冲程频率：max 100spm

脉 宽：min 15ms

工作压力：max 1.0Mpa

材 质：UHMW PE
